레이저 스캐너 이해하기

복잡하거나 대규모 환경을 문서화해야 할 때, 레이저 스캐너는 실용적이고 경제적인 솔루션을 제공합니다.

원문 출처 - FARO Technologies

전통적으로 대규모 환경을 캡처하는 것은 줄자, 피아노 와이어, 다림추, 레이저 거리 측정기 및 토탈 스테이션과 같은 단일 포인트 측정 도구에 의존했습니다. 이러한 도구들은 익숙하지만, 공간에 따라 수일, 수주 또는 수개월이 걸리는 등 시간이 많이 소요됩니다. 또한 기존 도구들은 사용자마다 측정값에 불일치가 발생하는 경우가 많으며, 궁극적으로 데이터가 누락되어 잠재적인 연쇄적 부정확성을 초래할 수 있습니다.

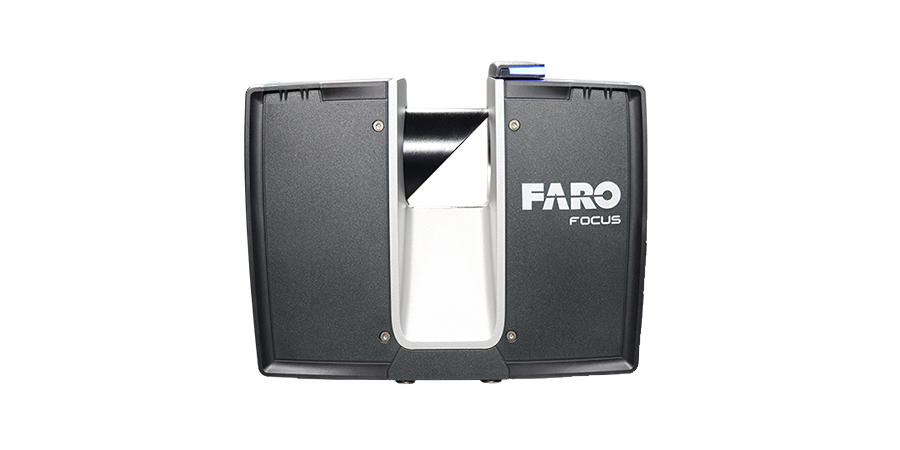

이와 대조적으로, 레이저 스캐너는 적외선 레이저 기술을 사용하여 수백만 개의 개별 데이터 포인트를 캡처하여 객체나 공간을 측정하고 몇 분 만에 상세한 3D 이미지를 생성하는 비접촉식 장치입니다. 이미지는 포인트 클라우드라고 알려진 수백만 개의 3D 데이터 포인트로 구성됩니다.

그렇다면 이 모든 것을 어떻게 그렇게 빠르게 수행할 수 있을까요? 레이저 스캐너는 회전 거울에 적외선 레이저 빔을 방출하여 주변 환경을 빛으로 효과적으로 칠합니다. 스캐너 헤드가 회전하면서 객체나 영역에 걸쳐 레이저를 스윕합니다. 레이저 경로에 있는 물체들은 빔을 다시 스캐너로 반사하여 3D 데이터로 해석되는 기하학적 정보를 제공합니다. 거리 측정 외에도 레이저 스캐너는 수평 및 수직 평면에서의 측정값도 캡처하여 완전한 범위의 측정 데이터를 제공합니다.

레이저 스캐너는 일반적으로 두 가지 종류의 시스템을 통해 데이터를 캡처합니다:

비행시간(Time-of-flight) 시스템: 펄스 측정 시스템이라고도 하며, 단일 레이저 광 펄스를 방출하고 빛이 스캐너의 센서로 반사되어 돌아오는 시간을 측정하여 끝점까지의 거리를 결정합니다.
위상 이동(Phase-shift) 시스템: 마찬가지로 이 시스템도 방출된 레이저 광을 사용하지만, 이 시스템에서는 특정 파형으로 광의 강도가 변조됩니다. 강도 패턴의 반사는 물체 표면의 영향으로 변위됩니다. 송출된 신호와 수신된 레이저 신호 사이의 변위를 측정하면 정밀한 거리 계산이 가능합니다. 일반적으로 위상 이동 시스템을 사용하는 레이저 스캐너는 정확하고 빠르며 고해상도 데이터를 제공합니다.

적용 분야 및 산업:

레이저 스캐너는 다재다능하고, 사용 및 이동이 쉬우며, 정확하여 다양한 애플리케이션과 산업에 이상적인 도구입니다:

법 집행 및 화재 안전:

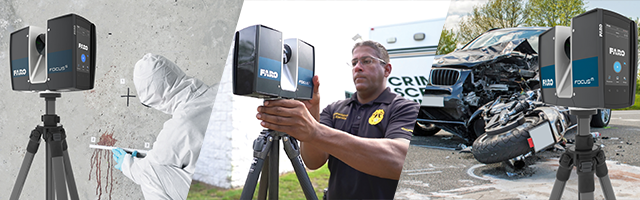

레이저 스캐너는 범죄 현장 문서화, 충돌 및 사고 현장 재구성, 화재 현장 분석, 법의학 조사 등에 효과적인 도구입니다. 레이저 스캐닝은 문서화 시간을 절약하고 환경적으로 취약할 수 있는 현장의 디지털 복제본을 보존합니다.

안전 및 보안:

레이저 스캐너는 잠재적 위협에 대응할 때 보안 인력이 생명을 구하는 데 사용하는 매우 상세하고 가치 있는 데이터를 캡처합니다.

보험:

레이저 스캐너는 특정 시점에서 부동산의 실제 상태를 문서화하는 데 사용되며, 가치와 의무에 대한 기준선을 설정하고 차량, 손상된 재산 또는 제품의 손실을 문서화하는 데 유용합니다.

석유 및 가스:

레이저 스캐닝은 석유 플랫폼과 정유소에서의 엔지니어링, 유지보수 및 계획 지원에 적합합니다. 또한 설치 문제나 오류를 방지하기 위해 복잡한 배관 구조를 문서화하는 데 매우 유용합니다.

문화유산 및 역사 보존:

레이저 스캐닝은 기존 건물의 복잡한 기하학적 구조를 문서화하여 연구, 보존 또는 복원할 수 있습니다.

현장 측량:

레이저 스캐너는 체적 계산뿐만 아니라 지형 및 준공 측량에도 사용할 수 있습니다.

건설:

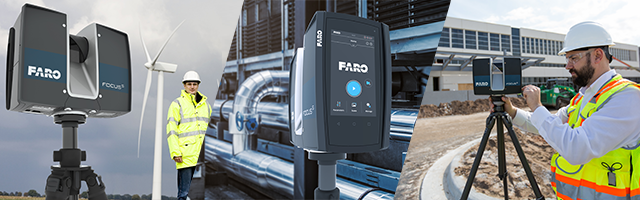

레이저 스캐닝은 건설 프로젝트 수명 주기의 모든 단계에서 지속적인 현장 검증을 제공하여 오류를 예측하고 방지하며 상당한 비용, 폐기물 및 시간 절약을 가능하게 합니다.

건축 및 토목 공학:

레이저 스캐너는 기존 건물의 준공 문서화 및 프로젝트 계획의 일환으로 3D 모델을 개발하는 데 유용합니다.

시설 관리 및 자산 문서화:

레이저 스캐닝은 복잡한 공장 및 플랜트 설비의 정밀한 데이터를 제공하며, 자산 및 시설을 유지 관리하고 문서화하는 데 유용합니다.

각 적용 시나리오에서 레이저 스캐너는 다른 기존 방법보다 더 짧은 시간에 더 적은 오류로 정확한 결과를 생성합니다. 범죄 및 충돌 현장 문서화와 같은 일부 경우에는 절약된 시간이 도로를 일반인에게 더 일찍 개방할 수 있는 것과 같은 하류 이점을 제공합니다. 야외 작업이 필요한 애플리케이션에서 레이저 스캐너는 악천후가 우려되는 복잡한 영역을 문서화할 수 있습니다.
